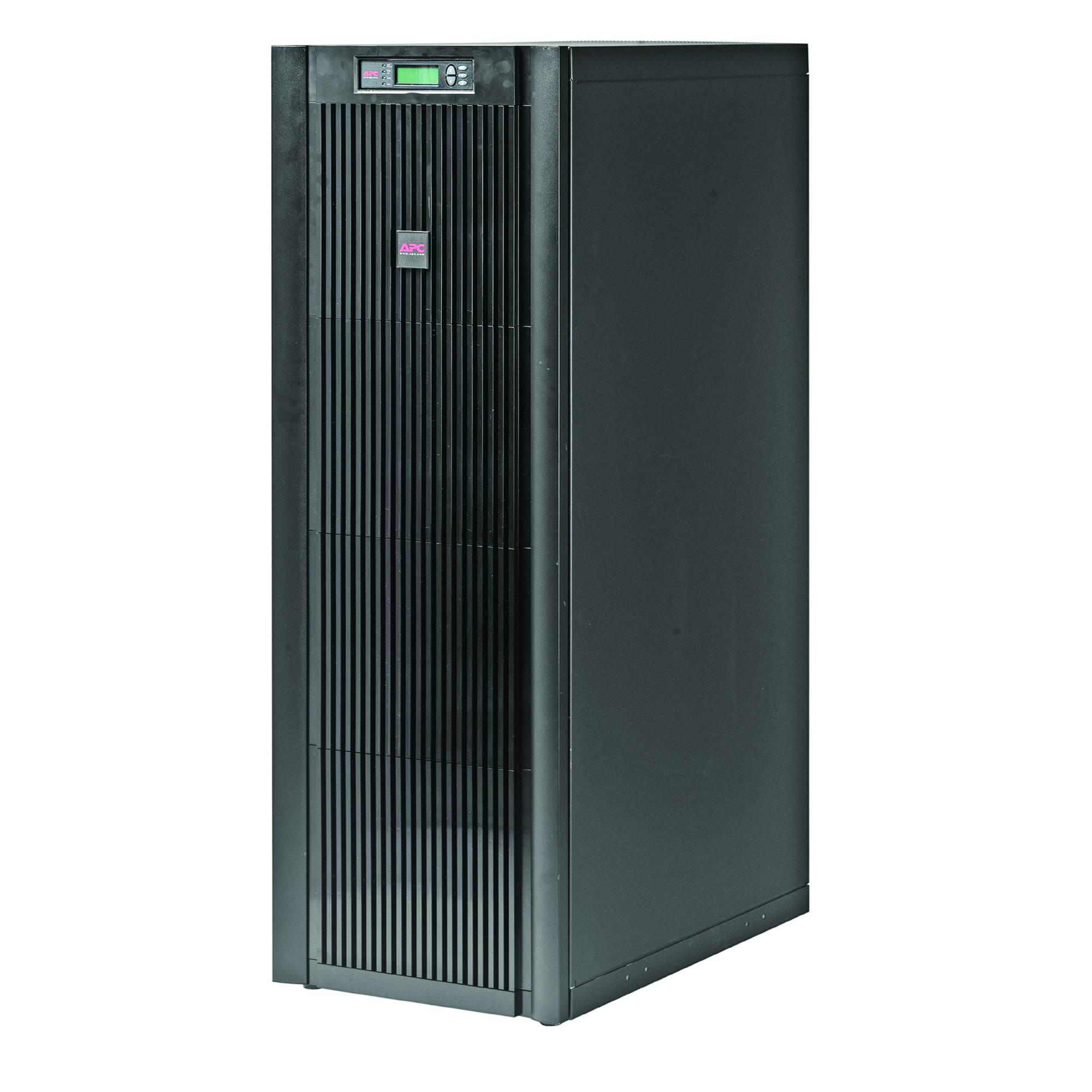

Источник бесперебойного питания APC Smart-UPS VT 20kVA SUVTP20KH3B4S
Характеристики
Основные характеристики
- Тип ИБП Принцип работы ИБП по степени защиты нагрузки от сбоев сети, например двойного преобразования (on-line), линейно-интерактивный (line-interactive), резервный (off-line)
- двойного преобразования (on-line)
- Способ установки
- напольный
- Архитектура
- моноблочный
- Серия
- Smart UPS VT
- Артикул
- SUVTP20KH3B4S
Параметры выхода
- Полная выходная мощность Полная мощность устройства, включающая активную и реактивную составляющие. Она показывает, сколько энергии оборудование может подать на нагрузку, включая реактивную составляющую генерируемую нагрузкой. Примеры значений: 0,5–1,5 кВА — маломощные офисные и бытовые приборы 2–15 кВА — серверные и промышленные системы среднего размера 20 кВА и более — крупные промышленные установки и модульные комплексы
- 20 кВА
- Активная выходная мощность Максимальная активная мощность, которую устройство может отдавать на подключённые нагрузки без перегрузки. Важно для правильного расчёта подключаемого оборудования. Примеры значений: 0,3–1 кВт — маломощные офисные и бытовые приборы 2–10 кВт — серверные и промышленные системы среднего размера 10 кВт и более — крупные промышленные установки и модульные комплексы
- 16 кВт
- Выходной коэффициент мощности Соотношение активной мощности, которую устройство может отдавать на нагрузку, к полной мощности. Показывает, насколько эффективно ИБП или другое оборудование использует подаваемую энергию. Чем выше данный коэффициент, тем большую активную мощность ИБП может подавать на нагрузку. Примеры значений: 0,6–0,7 — стандартные офисные и бытовые устройства 0,8–0,9 — серверные и промышленные модели средней мощности 1,0 — высокоэффективные промышленные и модульные системы
- 0.8
- Число фаз (выход) Указывает тип выходного электропитания устройства (однофазное или трёхфазное) и определяет совместимость с подключаемым оборудованием и электрической сетью
- 3
- Форма выходного сигнала Тип формы напряжения на выходе ИБП, определяющий совместимость с оборудованием, например чистая синусоида, аппроксимированная синусоида
- чистая синусоида
Параметры входа
- Число фаз (вход) Количество фаз переменного тока, подаваемого на устройство. Эта характеристика важна для правильного подключения к сети и стабильной работы оборудования. Примеры значений: 1 фаза — бытовые и офисные приборы, небольшие устройства 3 фазы — промышленные и серверные системы средней и большой мощности 1/3 фазы (поддержка обеих схем) — универсальные модели для разных сетей
- 3
- Минимально допустимое входное напряжение
- 304 В
- Максимально допустимое входное напряжение
- 477 В
- Минимальная входная частота Наименьшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода на работу в режиме АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:45 Гц, 47 Гц, 48 Гц — стандарт для офисных и бытовых приборов40 Гц — расширенный диапазон для промышленного оборудования
- 40 Гц
- Максимальная входная частота Наибольшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода в режим АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:50 Гц, 60 Гц — стандартные сети для большинства офисных и бытовых приборов65 Гц, 70 Гц — расширенный диапазон для промышленного оборудования
- 70 Гц
- Фильтрация помех Встроенные фильтры уменьшают шумы и радиопомехи в сети, обеспечивая стабильную работу подключённой техники
- нет
- Входной коэффициент мощности Соотношение активной мощности, которую устройство потребляет из сети и использует для выполнения полезной работы, к полной мощности, потребляемой ИБП (включая реактивную составляющую). Показывает, насколько эффективно ИБП использует потребляемую энергию.
- 0.98
Параметры АКБ
- Наличие встроенных аккумуляторов
- нет
- Возможность замены батарей Опция, позволяющая заменять аккумуляторы в ИБП при их износе или окончании ресурса, чтобы продлить срок службы устройства без покупки нового ИБП. Примеры значений: Да — аккумуляторы можно заменить вручную Нет — батареи встроенные и не подлежат замене
- есть
- Горячая замена батарей Возможность менять аккумуляторы в ИБП без отключения устройства и подключённого оборудования, чтобы работа оборудования не прерывалась. Примеры значений: Да — батареи можно заменить «на ходу», ИБП продолжает питать нагрузку Нет — перед заменой аккумуляторов ИБП нужно отключать
- есть
- Подключение доп. встроенных батарей
- есть
- Подключение внешних АКБ
- есть
- Возможность подключения внешних кабинетов Возможность подключения внешних батарейных шкафов или батарейных модулей. Показывает, можно ли расширить энергоёмкость системы. Рекомендуется 1–2 шкафа — малые и офисные ИБП 3–5 шкафов — серверные и промышленные системы среднего размера. 6 и более шкафов — крупные модульные и промышленные установки
- есть
- Кол-во встроенных АКБ Общее количество аккумуляторных батарей, которые уже встроены в устройство. От этого зависит, сколько энергии ИБП может сразу отдавать без подключения дополнительных батарей.Примеры значений:1–4 шт. — маломощные офисные и бытовые ИБП6–12 шт. — серверные и промышленные ИБП среднего размера20 шт. и более — крупные модульные и промышленные системы"
- 96 шт
- Время зарядки Время, необходимое для восстановления заряда аккумуляторов после разряда, например 4–6 часов до 90% ёмкости.
- 5 ч
Системные характеристики
- КПД Показатель эффективности работы устройства, который показывает, какая часть потребляемой энергии преобразуется в полезную работу, а какая теряется. Чем выше КПД, тем экономичнее и эффективнее устройство
- 95.3 %
- Наличие байпас
- есть
- Автоматический By-pass Режим автоматического переключения нагрузки напрямую на сеть при неисправности или перегрузке
- есть
- Ручной By-pass Возможность вручную переключить питание напрямую на нагрузку, обходя основное устройство. Используется для обслуживания, тестирования или ремонта оборудования без отключения подключённых приборов. Примеры значений: Да — есть ручное переключение на обходной путь Нет — устройство не поддерживает ручной By-pass, отключение нагрузки при обслуживании обязательно
- есть
- Холодный старт Возможность включения ИБП и подачи питания на нагрузку только от аккумуляторов при отсутствии входной сети.
- есть
- Автоматический перезапуск Позволяет ИБП автоматически включиться после полного разряда аккумуляторов, когда питание снова появляется, обеспечивая непрерывную работу оборудования
- есть
- Гальваническая развязка Функция ИБП, при которой входная и выходная цепи электрически изолированы друг от друга. Это предотвращает передачу помех, перенапряжений и токов утечки от сети к подключённому оборудованию, повышает безопасность эксплуатации и защищает чувствительную технику, обеспечивается встроенным одним или несколькими трансформаторами гальванической изоляции.
- нет
- Количество выходных разъемов питания Указывает, сколько устройств можно подключить к ИБП одновременно. Чем больше разъёмов, тем больше оборудования можно запитать. Для систем большой мощности на выходе как правило установлен только один разъем в виде силовых шин или клеммной колодки. Дальнейшее распределение энергии в таких случаях осуществляется с помощью внешних панелей распределения питания.
- 0 шт
- Совместная работа с генератором Позволяет использовать ИБП вместе с бензиновым или дизельным генератором без сбоев, поддерживая стабильное питание нагрузки. Данная функция, как правило, включает в себя возможность снижения потребляемой от генератора мощности (например, путем отключения заряда АКБ), а также возможность плавного наброса нагрузки на генератор при включении ИБП или при переключении ИБП из режима АКБ в нормальный (работа от входной сети/генератора) режим.
- есть
- Защита от перегрузки по входу
- есть
- Защита от перегрузки по выходу Наличие встроенной защиты, отключающей или ограничивающей нагрузку при превышении допустимой мощности, например автоматическое отключение
- есть
- Защита от короткого замыкания Автоматически отключает питание при возникновении короткого замыкания на выходе. Предохраняет ИБП, подключённое оборудование и проводку от повреждений, перегрева и риска возгорания. После устранения КЗ ИБП может вернуться в нормальный режим
- есть
- Клеммы
- есть
Опции/Интерфейсы
- ЖК-дисплей Наличие жидкокристаллического экрана для отображения параметров и настройки ИБП, например напряжение, нагрузка, уровень заряда
- есть
- Smart Slot Это специальный расширяемый слот в ИБП, предназначенный для установки дополнительных карт и модулей. Через него можно добавить функции удалённого мониторинга, интеграцию с SNMP-системами, модемную связь или другие интерфейсы. Это позволяет гибко расширять возможности ИБП без замены всего устройства. Удалённо управлять ИБП невозможно!
- нет
- Поддержка SNMP Возможность контролировать ИБП через протокол SNMP. Позволяет получать данные о нагрузке, батареях и авариях дистанционно. Удалённо управлять ИБП невозможно!
- нет
- Интерфейс USB Порт на ИБП для подключения к компьютеру или серверу, позволяющий отслеживать состояние ИБП, управлять питанием и получать уведомления о сбоях. Примеры значений: Да — порт USB есть, поддерживается управление и мониторинг Нет — USB отсутствует, управление только вручную или через другие интерфейсы
- нет
- Ethernet Сетевой порт на ИБП для подключения к локальной сети или интернету. Позволяет удалённо мониторить работу ИБП, управлять режимами работы, получать уведомления о событиях и интегрировать устройство в систему мониторинга ЦОД или офиса
- нет
- RS232 Последовательный порт для подключения к ПК и мониторинга параметров
- нет
- EPO Emergency Power Off — аварийное отключение питания с внешнего сигнала (кнопки экстренного выключения). Используется для мгновенного обесточивания всех подключённых устройств при опасной ситуации
- нет
- Защита локальной сети Функция ИБП, которая защищает подключённые устройства и сетевое оборудование от перепадов напряжения, перенапряжений и помех в локальной сети.
- нет
- Защита телефонной линии Предохраняет телефонные и модемные линии от перенапряжений и скачков, предотвращая повреждение подключённого оборудования
- нет
- Звуковая сигнализация Наличие звуковых оповещений о событиях и авариях, например разряд АКБ, перегрузка, отказ сети
- есть
- Светодиодные индикаторы Наличие LED-индикации для отображения состояния работы, нагрузки и аварий, например индикаторы сети, АКБ и перегрузки
- есть
- Светодиодные индикаторы (детально)
- 1
Характеристики внешней среды
- Уровень шума
- 64 дБ
Корпус
- Цвет ИБП Оттенок корпуса устройства, который может быть важен для внешнего вида помещения или соответствия дизайну серверной, офиса или домашнего кабинета. Цвет не влияет на работу ИБП, но помогает выбрать устройство под интерьер и визуальные предпочтения
- черный
Массо-габаритные характеристики
- Ширина
- 523 мм
- Глубина
- 842 мм
- Высота
- 1 490 мм
- Масса
- 506.82 кг
- Масса без батарей Масса ИБП без учёта встроенных аккумуляторов. Этот показатель важен для транспортировки, установки и крепления устройства.Примеры значений:5–15 кг — компактные офисные модели20–50 кг — серверные и промышленные ИБП среднего размера50–100 кг и более — большие модульные системы
- 300 кг
Производитель
- Страна
- США
- Гарантия Срок гарантийного обслуживания от производителя
- 36 мес
Особенности
ИБП APC Smart-UPS VT 20kVA обеспечивает централизованную защиту трехфазного электропитания и обладает надежностью семейства Smart-UPS, удостоенного многих наград. ИБП Smart-UPS VT идеально подходит для электропитания небольших ЦОДов, крупных магазинов розничной торговли, региональных офисов, оборудования с высокой плотностью мощности. Два входа питания, автоматический (электронный) и сервисный байпас, масштабирование по времени автономной работы, горячая замена аккумуляторных батарей повышают уровень эксплуатационной готовности. Стоечное исполнение характеризуется минимальной занимаемой площадью, благодаря объединению в одной стойке ИБП, блока распределения питания и дополнительных батарей. Низкая стоимость владения достигается за счет лучшей в своем классе эффективности, а наличие в ИБП Smart-UPS VT функции плавного пуска позволяет использовать кабели меньшего сечения и трансформаторы и генераторы с меньшей номинальной мощностью. Встроенная карта сетевого управления APC с функцией мониторинга температуры обеспечивает дистанционный контроль и управление через Web/SNMP интерфейс и обеспечивает интеграцию с Struxureware Data Center Expert. Удобство технического облуживания достигается за счет применения аккумуляторных батарей, которые пользователь может заменять самостоятельно, а также за счет управляемых дополнительных батарейных шкафов и включенной в стоимость поставки услуги ввода в эксплуатацию и стандартной гарантии с обслуживанием на месте эксплуатации. Все эти отличительные особенности делают Smart-UPS VT одним из самых простых ИБП в своем классе с точки зрения развертывания, управления и технического обслуживания.
Области применения
ЦОД и серверное оборудование
АСУ ТП
Медицинское и диагностическое оборудование
Телекоммуникационное оборудование и оборудование связи
Периферийное оборудование
Рабочие станции
Преимущества ИБП APC Smart-UPS VT 20kVA
- Совместимо с генераторами
Обеспечение защищаемого оборудования чистым синусоидальным бесперебойным питанием при работе от генератора. - Двойной ввод электропитания
Повышение эксплуатационной готовности за счет возможности подключения ИБП к двум независимым источникам питания. - Батарейные модули соединены параллельно
Обеспечение более высокого уровня эксплуатационной готовности благодаря резервированию батарей. - Автоматический внутренний байпас
В случае перегрузки или неисправности ИБП нагрузки переключаются на питание от электросети. - Расширяемое время работы от аккумуляторов
При необходимости позволяет быстро увеличить время автономной работы. - Корректировка коэффициента мощности на входе
Минимизация затрат на установку за счет применения генераторов меньшей мощности и кабелей. - Зарядка батарей с применением температурной компенсации
Продление срока службы батарей за счет регулирования зарядного напряжения по температуре батарей. - Интеллектуальное управление батареями
Максимальное повышение эффективности батареи, увеличение срока ее службы и надежности за счет точной интеллектуальной зарядки. - Ручной байпас для проведения техобслуживания
Сокращение расходов на установку за счет исключения необходимости использования внешнего механического байпаса. - Европейский сертификат соответствия на ИБП
Гарантия высокой эффективности ИБП, распространяемых в ЕС - Модульная конструкция
Возможность быстрого технического обслуживания и сокращение потребности в техническом обслуживании, благодаря использованию самодиагностики и заменяемым на месте эксплуатации модулям. - Может поставляться с установленными модулями
Возможность запустить и протестировать ИБП еще до его установки на месте эксплуатации, что позволяет ускорить процесс инсталляции. - Замена батарей без использования инструментов
Позволяет быстро и легко заменять аккумуляторные батареи, сокращая среднее время ремонта. - Автоматическая самодиагностика
Периодическая самодиагностика батарей позволяет своевременно обнаружить батарею, подлежащую замене. - Возможность холодного старта
Обеспечение временного питания от батарей при отключении внешнего электропитания. - Получены подтверждения соответствия требованиям безопасности от контролирующих организаций
Продукт прошел тестирование и обеспечивает безопасную работу подключенного оборудования поставщика услуг в указанных условиях эксплуатации. - Регулировка частоты и напряжения
Повышение эксплуатационной готовности систем за счет корректировки отклонений частоты и напряжения от нормы без использования батарей. - Network manageable
Обеспечивает дистанционное управление питанием ИБП через сеть. - Программируемая частота
Совместимость с различными входными частотами. - ЖК-индикатор
Алфавитно-цифровой дисплей отображает системные параметры и аварийные сообщения. - Светодиодные индикаторы состояния
Визуальные индикаторы наглядно отображают состояние устройства и электропитания. - Совместимо с InfraStruXure Manager
Возможность централизованного управления с помощью APC InfraStruXure Manager. - Звуковые сигналы
Уведомление об изменениях сетевого электропитания и условий работы ИБП. - Разъем SmartSlot
Применение плат управления позволяет модифицировать набор возможностей ИБП.
