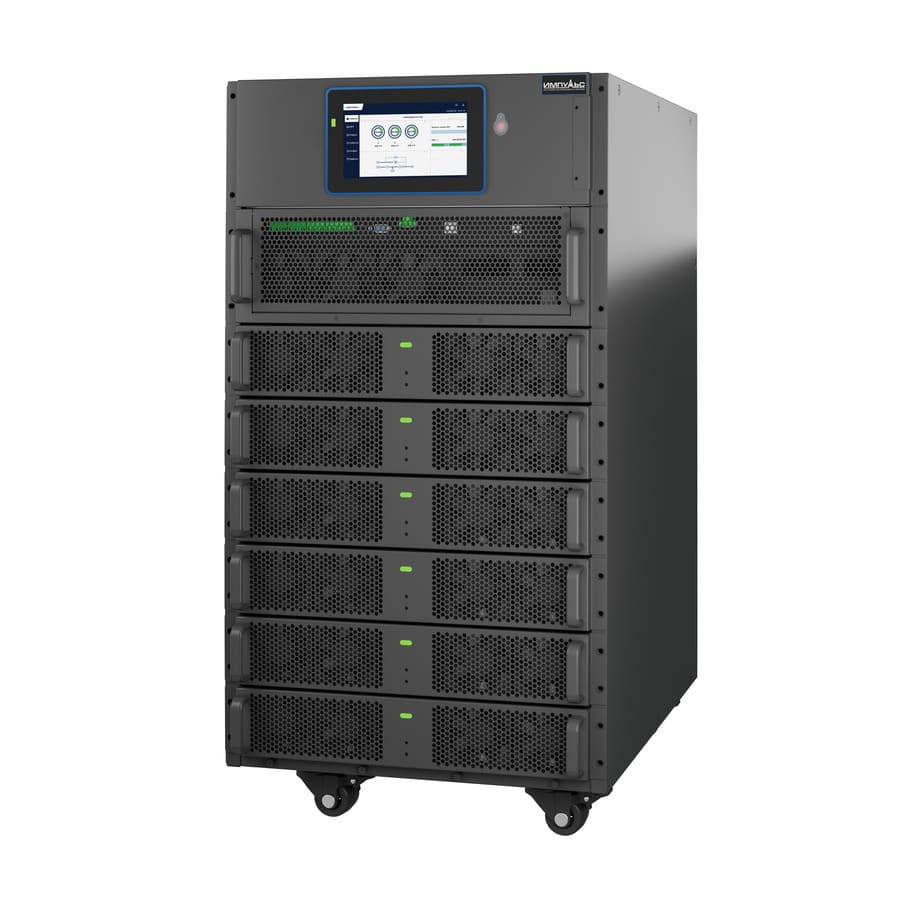

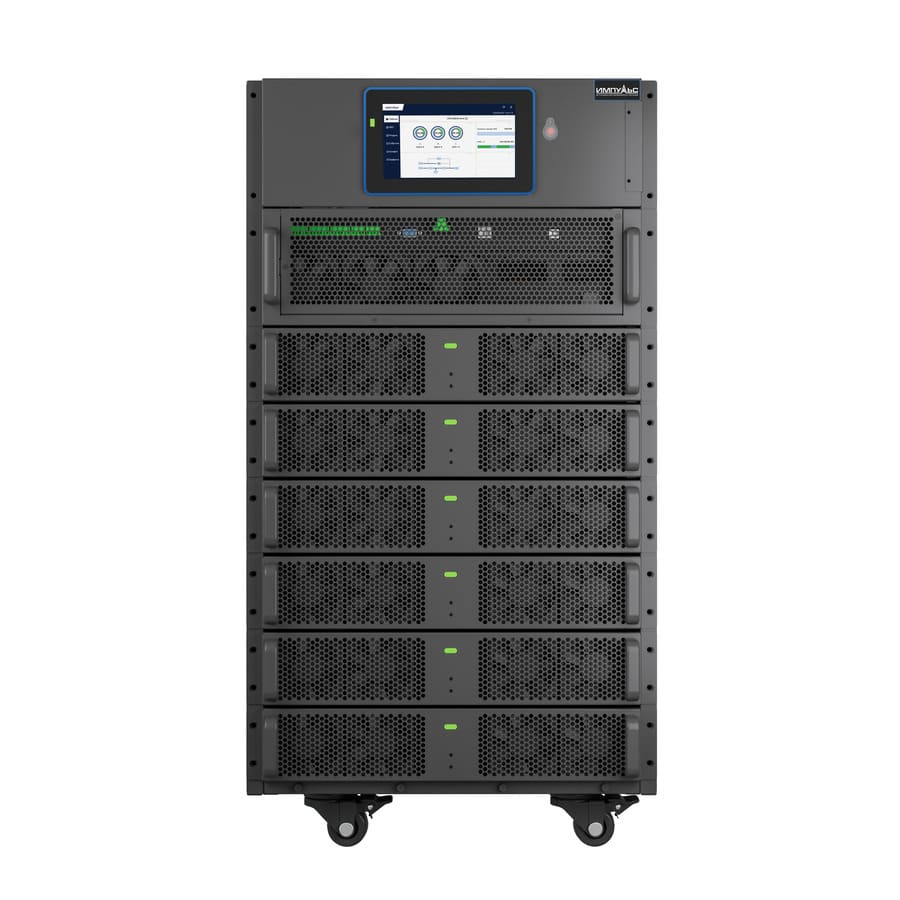

Силовой шкаф ИМПУЛЬС МУЛЬТИПЛЕКС СТ120-15/20

Характеристики:

Мощность:
120 кВА / 120 кВт
Количество слотов:
6 шт
Все характеристики
В наличии
Цена по запросу
ИМПУЛЬС

Характеристики

Основные характеристики

Тип ИБП Принцип работы ИБП по степени защиты нагрузки от сбоев сети, например двойного преобразования (on-line), линейно-интерактивный (line-interactive), резервный (off-line)
двойного преобразования (on-line)
Архитектура
0
Количество модулей
0 шт
Количество слотов
6 шт
Количество свободных слотов
0 шт
Количество резервных модулей (N+x)
настраивается
Артикул
MLF1241

Параметры выхода

Полная выходная мощность Полная мощность устройства, включающая активную и реактивную составляющие. Она показывает, сколько энергии оборудование может подать на нагрузку, включая реактивную составляющую генерируемую нагрузкой. Примеры значений: 0,5–1,5 кВА — маломощные офисные и бытовые приборы 2–15 кВА — серверные и промышленные системы среднего размера 20 кВА и более — крупные промышленные установки и модульные комплексы
0 кВА
Активная выходная мощность Максимальная активная мощность, которую устройство может отдавать на подключённые нагрузки без перегрузки. Важно для правильного расчёта подключаемого оборудования. Примеры значений: 0,3–1 кВт — маломощные офисные и бытовые приборы 2–10 кВт — серверные и промышленные системы среднего размера 10 кВт и более — крупные промышленные установки и модульные комплексы
0 кВт
Номинальная мощность шкафа
120 кВА
Номинальная мощность шкафа
120 кВт
Мощность модуля
15|20 кВА
Мощность модуля
15|20 кВт
Выходной коэффициент мощности Соотношение активной мощности, которую устройство может отдавать на нагрузку, к полной мощности. Показывает, насколько эффективно ИБП или другое оборудование использует подаваемую энергию. Чем выше данный коэффициент, тем большую активную мощность ИБП может подавать на нагрузку. Примеры значений: 0,6–0,7 — стандартные офисные и бытовые устройства 0,8–0,9 — серверные и промышленные модели средней мощности 1,0 — высокоэффективные промышленные и модульные системы
1
Число фаз (выход) Указывает тип выходного электропитания устройства (однофазное или трёхфазное) и определяет совместимость с подключаемым оборудованием и электрической сетью
1, 3
Форма выходного сигнала Тип формы напряжения на выходе ИБП, определяющий совместимость с оборудованием, например чистая синусоида, аппроксимированная синусоида
чистая синусоида
Крест-фактор Показатель соотношения пикового и среднеквадратичного значения тока нагрузки, который помогает оценить, насколько пиковые нагрузки могут влиять на работу ИБП и подключённого оборудования.Примеры значений:3:1, 4:1 — стандартные офисные и бытовые нагрузки5:1, 6:1 — для серверов и оборудования с высокими пиковыми токами
3:1
Выходное номинальное напряжение Напряжение, которое устройство подаёт на подключённые приборы. Важно, чтобы оборудование работало стабильно и безопасно.Примеры значений:220 В — обычная бытовая и офисная техника230–240 В — промышленные и международные сети110 В — для некоторых стран и специальных устройств
380|400|415 В
Минимальная выходная частота
0 Гц
Максимальная выходная частота
0 Гц

Параметры входа

Число фаз (вход) Количество фаз переменного тока, подаваемого на устройство. Эта характеристика важна для правильного подключения к сети и стабильной работы оборудования. Примеры значений: 1 фаза — бытовые и офисные приборы, небольшие устройства 3 фазы — промышленные и серверные системы средней и большой мощности 1/3 фазы (поддержка обеих схем) — универсальные модели для разных сетей
1, 3
Номинальное входное напряжение
380|400|415 В
Минимально допустимое входное напряжение
304 В
Максимально допустимое входное напряжение
478 В
Входное напряжение (детально) Минимальное и максимальное напряжение сети, при котором ИБП может стабильно работать и корректно заряжать батареи (ИБП не переходит в режим работы от АКБ). Эта характеристика показывает, насколько ИБП устойчив к колебаниям входного напряжения. Чем шире это диапазон тем реже ИБП будет переключаться на работу от АКБ при колебаниях напряжения на входе и использовать ресурс батарей.мПримеры значений:160–286 В, 170–300 В — офисные и серверные ИБП220–415 В — промышленные и высокомощные модели
304 – 478
Минимальная входная частота Наименьшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода на работу в режиме АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:45 Гц, 47 Гц, 48 Гц — стандарт для офисных и бытовых приборов40 Гц — расширенный диапазон для промышленного оборудования
40 Гц
Максимальная входная частота Наибольшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода в режим АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:50 Гц, 60 Гц — стандартные сети для большинства офисных и бытовых приборов65 Гц, 70 Гц — расширенный диапазон для промышленного оборудования
70 Гц
Фильтрация помех Встроенные фильтры уменьшают шумы и радиопомехи в сети, обеспечивая стабильную работу подключённой техники
есть

Параметры АКБ

Средняя точка
есть
Напряжение АКБ Номинальное напряжение шины АКБ, от которого зависит требуемое количество АКБ в одной линейке. Например если указано Напряжение шины АКБ 192В, то в одной линейке последовательно соединенных аккумуляторов напряжением 12В их количество должно быть равным 192/12=16 шт. Эта характеристика важна для корректного определения количества АКБ, которые должны быть собраны в одну последовательную цепь (линейку). При неверном количестве АКБ в линейке ИБП будет работать некорректно и возможен выход АКБ и ИБП из строя.
360, 600 В
Наличие встроенных аккумуляторов
нет
Возможность замены батарей Опция, позволяющая заменять аккумуляторы в ИБП при их износе или окончании ресурса, чтобы продлить срок службы устройства без покупки нового ИБП. Примеры значений: Да — аккумуляторы можно заменить вручную Нет — батареи встроенные и не подлежат замене
0
Горячая замена батарей Возможность менять аккумуляторы в ИБП без отключения устройства и подключённого оборудования, чтобы работа оборудования не прерывалась. Примеры значений: Да — батареи можно заменить «на ходу», ИБП продолжает питать нагрузку Нет — перед заменой аккумуляторов ИБП нужно отключать
есть
Подключение внешних АКБ
0
Возможность подключения внешних кабинетов Возможность подключения внешних батарейных шкафов или батарейных модулей. Показывает, можно ли расширить энергоёмкость системы. Рекомендуется 1–2 шкафа — малые и офисные ИБП 3–5 шкафов — серверные и промышленные системы среднего размера. 6 и более шкафов — крупные модульные и промышленные установки
есть
Кол-во АКБ в одной линейке Количество Линеек АКБ (последовательно соединенных в одну цепь АКБ), установленных внутри внешнего батарейного шкафа или модуля. Определяет ёмкость внешнего батарейного модуля и возможность расширения батарейного питания.Примеры значений:2–4 шт. — малые и офисные ИБП6–8 шт. — серверные и промышленные системы среднего размера10–20 шт. и более — крупные модульные и промышленные ИБП
30|50 шт
Кол-во линеек внутри ИБП Количество Линеек АКБ (последовательно соединенных в одну цепь АКБ), установленных внутри ИБП. Определяет общую внутреннюю ёмкость устройства и возможность замены отдельных модулей.Примеры значений:1–2 линейки — малые и офисные ИБП3–4 линейки — серверные и промышленные системы среднего размера5 и более линеек — крупные модульные и промышленные установки
0 шт

Системные характеристики

Наличие байпас
есть
Автоматический By-pass Режим автоматического переключения нагрузки напрямую на сеть при неисправности или перегрузке
есть
Ручной By-pass Возможность вручную переключить питание напрямую на нагрузку, обходя основное устройство. Используется для обслуживания, тестирования или ремонта оборудования без отключения подключённых приборов. Примеры значений: Да — есть ручное переключение на обходной путь Нет — устройство не поддерживает ручной By-pass, отключение нагрузки при обслуживании обязательно
нет
Количество рубильников/автоматов
1
Холодный старт Возможность включения ИБП и подачи питания на нагрузку только от аккумуляторов при отсутствии входной сети.
нет
Гальваническая развязка Функция ИБП, при которой входная и выходная цепи электрически изолированы друг от друга. Это предотвращает передачу помех, перенапряжений и токов утечки от сети к подключённому оборудованию, повышает безопасность эксплуатации и защищает чувствительную технику, обеспечивается встроенным одним или несколькими трансформаторами гальванической изоляции.
нет
Количество выходных разъемов питания Указывает, сколько устройств можно подключить к ИБП одновременно. Чем больше разъёмов, тем больше оборудования можно запитать. Для систем большой мощности на выходе как правило установлен только один разъем в виде силовых шин или клеммной колодки. Дальнейшее распределение энергии в таких случаях осуществляется с помощью внешних панелей распределения питания.
0 шт
Совместная работа с генератором Позволяет использовать ИБП вместе с бензиновым или дизельным генератором без сбоев, поддерживая стабильное питание нагрузки. Данная функция, как правило, включает в себя возможность снижения потребляемой от генератора мощности (например, путем отключения заряда АКБ), а также возможность плавного наброса нагрузки на генератор при включении ИБП или при переключении ИБП из режима АКБ в нормальный (работа от входной сети/генератора) режим.
есть
Защита от перегрузки по входу
есть
Защита от перегрузки по выходу Наличие встроенной защиты, отключающей или ограничивающей нагрузку при превышении допустимой мощности, например автоматическое отключение
есть
Защита от короткого замыкания Автоматически отключает питание при возникновении короткого замыкания на выходе. Предохраняет ИБП, подключённое оборудование и проводку от повреждений, перегрева и риска возгорания. После устранения КЗ ИБП может вернуться в нормальный режим
есть
Защита от высоковольтных импульсов Защищает ИБП и подключённую технику от резких скачков напряжения в сети, например от грозы или выбросов
опционально
Клеммы
есть

Опции/Интерфейсы

ЖК-дисплей Наличие жидкокристаллического экрана для отображения параметров и настройки ИБП, например напряжение, нагрузка, уровень заряда
есть
Smart Slot Это специальный расширяемый слот в ИБП, предназначенный для установки дополнительных карт и модулей. Через него можно добавить функции удалённого мониторинга, интеграцию с SNMP-системами, модемную связь или другие интерфейсы. Это позволяет гибко расширять возможности ИБП без замены всего устройства. Удалённо управлять ИБП невозможно!
есть
Поддержка SNMP Возможность контролировать ИБП через протокол SNMP. Позволяет получать данные о нагрузке, батареях и авариях дистанционно. Удалённо управлять ИБП невозможно!
есть
Интерфейс USB Порт на ИБП для подключения к компьютеру или серверу, позволяющий отслеживать состояние ИБП, управлять питанием и получать уведомления о сбоях. Примеры значений: Да — порт USB есть, поддерживается управление и мониторинг Нет — USB отсутствует, управление только вручную или через другие интерфейсы
есть
Ethernet Сетевой порт на ИБП для подключения к локальной сети или интернету. Позволяет удалённо мониторить работу ИБП, управлять режимами работы, получать уведомления о событиях и интегрировать устройство в систему мониторинга ЦОД или офиса
есть
RS232 Последовательный порт для подключения к ПК и мониторинга параметров
есть
EPO Emergency Power Off — аварийное отключение питания с внешнего сигнала (кнопки экстренного выключения). Используется для мгновенного обесточивания всех подключённых устройств при опасной ситуации
есть
Защита локальной сети Функция ИБП, которая защищает подключённые устройства и сетевое оборудование от перепадов напряжения, перенапряжений и помех в локальной сети.
0
Защита телефонной линии Предохраняет телефонные и модемные линии от перенапряжений и скачков, предотвращая повреждение подключённого оборудования
нет

Характеристики внешней среды

Уровень шума
56 дБ
Допустимая влажность
95 %
Влажность (детально) Диапазон относительной влажности, при котором ИБП может работать без риска конденсации, повреждений или снижения надёжности.Примеры значений:20–80 % без конденсации — стандартные офисные и бытовые модели10–90 % без конденсации — промышленные и серверные ИБП5–95 % с ограниченной конденсацией — модели с усиленной защитой для сложных условий
0 - 95 % при 0...+40 ⁰С (без конденсации)
Рабочая температура до Диапазон температур, при которых ИБП может нормально работать без перегрева или повреждений. Соблюдение этих условий обеспечивает стабильную работу устройства и продлевает срок службы батарей.Примеры значений:0 °C … +40 °C — стандартные офисные и бытовые ИБП–5 °C … +50 °C — промышленные и серверные модели–10 °C … +55 °C — усиленная защита для сложных условий эксплуатации
0 – +40 / -40 – +70 °C
Расширенная рабочая температура
0 – +40 / -40 – +70 °C

Корпус

Кабельный ввод
универсальный
Выдув воздуха
назад

Массо-габаритные характеристики

Ширина
482 мм
Глубина
738 мм
Высота
840 мм
Высота в U Стандартная единица измерения высоты оборудования для установки в стойку (1 U = 44,45 мм). Позволяет правильно планировать размещение модулей и устройств в серверных шкафах. Примеры значений: 1 U, 2 U, 3 U — компактные ИБП и серверные модули 4 U, 6 U — средние устройства для офисов и серверных 10 U и более — крупные промышленные и модульные системы
19
Масса
0 кг
Масса без батарей Масса ИБП без учёта встроенных аккумуляторов. Этот показатель важен для транспортировки, установки и крепления устройства.Примеры значений:5–15 кг — компактные офисные модели20–50 кг — серверные и промышленные ИБП среднего размера50–100 кг и более — большие модульные системы
115 кг

Производитель

Страна
Китай, Россия

Опции к ИМПУЛЬС МУЛЬТИПЛЕКС СТ120-15/20

Карта SNMP DA807

Карта SNMP DA807

Встраиваемая, 10М/100М/1000М, SNMP v1/v2/v3, порт Ethernet, порт Mini-USB, Modbus on TCP, NTP, SSL/TLS, IPv6, Https, SSH, RADIUS, поддержка датчиков температуры/влажности

Цена по запросу
